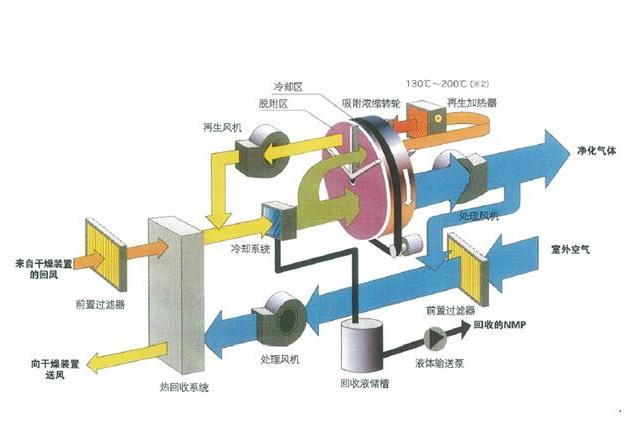

分子篩吸附轉(zhuǎn)輪系統(tǒng)利用吸附-脫附-濃縮焚化連續(xù)性過程，對(duì)VOCs廢氣進(jìn)行處理凈化，具有應(yīng)用范圍廣、安全性高、運(yùn)行穩(wěn)定等優(yōu)點(diǎn)。但在不同的實(shí)際應(yīng)用場合，廢氣成分復(fù)雜，容易發(fā)生高沸點(diǎn)VOCs殘留聚合和悶燃現(xiàn)象。
1. 高沸點(diǎn)VOCs殘留聚合 廢氣處理中含有高沸點(diǎn)VOCs物質(zhì)時(shí)，若脫附熱量不足，吸附質(zhì)未被完全脫附，會(huì)使得吸附質(zhì)在近吸附短蓄積殘留，日久會(huì)發(fā)生聚合現(xiàn)象，進(jìn)而阻塞沸石吸附位置，造成該區(qū)域吸附效能減弱。為使吸附于沸石中的高沸點(diǎn)VOCs能完全脫附，給出如下建議：
(1)設(shè)置前端高沸點(diǎn)VOCs物質(zhì)去除設(shè)備 為了避免高沸點(diǎn)VOCs物質(zhì)吸附造成脫附困難，可在廢氣進(jìn)入吸附轉(zhuǎn)輪之前加前置濾布或活性炭過濾、加裝除霧器或冷凝器等，先將高沸點(diǎn)VOCs物質(zhì)去除。
(2)提高脫附熱容量 方法一為提高脫附溫度，建議溫度控制在180-200℃之間，較高不超過220℃，以免過多余熱導(dǎo)致冷卻不徹底，影響吸附段效果;另一種方法為提高脫附再生風(fēng)量，降低濃縮倍數(shù)，這樣可達(dá)到充分脫附再生效果。
(3)定期以潔凈水進(jìn)行保養(yǎng)清洗 清洗時(shí)需注意水質(zhì)狀況，若其中大量含有鈣、鎂等離子，將可能會(huì)在沸石內(nèi)形成碳酸鹽，阻塞沸石轉(zhuǎn)輪的蜂窩狀孔隙;而水中的氯仿可能占據(jù)沸石的吸附位置，阻礙對(duì)VOCs的吸附效能，此外水中所含微量重金屬物質(zhì)也會(huì)毒化沸石。所以建議利用高壓噴嘴將清洗水形成微細(xì)霧滴狀，并以系統(tǒng)冷卻段干凈空氣做氣流載體。
(4)定期進(jìn)行高溫脫附再生 定期做高溫脫附處理，將有效脫除高沸點(diǎn)VOCs物質(zhì)成分，同時(shí)亦可達(dá)活化沸石轉(zhuǎn)輪的效果，一般脫附溫度以300℃為較適宜。
2. 發(fā)生悶燃現(xiàn)象 當(dāng)在180-200℃脫附條件下時(shí)，若系統(tǒng)異常停止無氣流流通、且無外加氧氣供應(yīng)，廢氣中的VOCs成分及在轉(zhuǎn)輪上聚合的高沸點(diǎn)物質(zhì)，將借由轉(zhuǎn)輪中沸石與原殘留于轉(zhuǎn)輪孔道及沸石孔隙中的氧氣發(fā)生觸媒反應(yīng)，形成放熱導(dǎo)致悶燃現(xiàn)象，并破壞沸石結(jié)構(gòu)。為預(yù)防悶燃現(xiàn)象的發(fā)生，建議以純氣(如氮?dú)?作為系統(tǒng)異常停機(jī)時(shí)的保護(hù)氣，同時(shí)以淋水噴霧裝置作為防止悶燃現(xiàn)象持續(xù)進(jìn)行的較佳解決途徑。
