一、概述：
　　在汽車產品噴涂，工程機械表面噴漆，家用電器，各種電子產品等噴涂生產線上烘干室、烘干房、烘道上所配套的循環熱風加熱裝置，采用熱源（天然氣，液化氣，柴油，或蒸汽、導熱油、電等）加熱；將（間接式）加熱換熱器、高溫過濾器、循環風機，三個功能單元集合于保溫箱體上，而形成的一座整體式循環空氣加熱裝置（設備），工業設計中簡稱為“三元體”熱風加熱爐（LRF），簡稱“三元體”熱風爐或“三元體”供熱裝置。
　　如果將烘干過程中揮發溢流的有機廢氣引入到帶有廢氣焚燒結構功能的高溫爐膛內凈化處理，此類熱風爐又稱為“四元體”熱風爐或供熱裝置。
　　“三元體”熱風加熱爐，具有模塊化結構，更有節能、高效、安全、循環熱風品質高等優點；同時外形美觀，對設計選用、運輸、安裝施工，操作維護等更加方便、快捷、便利，近年來在眾多的噴涂生產線及烘干設備上被廣泛使用，效果顯著，深受工程技術人員及廣大用戶的歡迎。
二、產品特點：
　　“三元體”熱風爐供熱裝置的結構設計專業標準化；制造模塊化、質量控制規范化；配套件性能具有先進性、可靠性；溫度控制自動化；整機質量穩定性良好，便于設計院選用、工程項目上配套，與國內同類產品相比具有如下的特點：
       1.裝置外觀方正平整，熱風品質穩定，使用性能可靠；
       2.采用大換熱面積結構，燃燒完全，熱效率高，節省能源；
       3.內部熱能轉換器采用不銹鋼無縫鋼管結構，單位體積內換熱面積大，傳熱快效率高；
       4.燃燒室和熱能轉換器均自由膨脹，換熱面布置合理，溫升速度快，熱負荷均勻；
       5.燃燒器故障自鎖、開機前吹掃；結構設計上安裝有泄壓口，安全性能可靠；
       6.保溫箱體外壁板的溫度：≤環境溫度+15℃；
       7.設備整體性能好，噪音低≤85dB（A）；
       8.整機使用壽命達十年以上；
       9.“四元體”熱風爐凈化有機氣體排放達到大氣污染綜合排放標準（GB16297-1996）。
三、“三元體”熱風爐基本配置：
       1.保溫箱體壁板：150mm巖棉保溫壁板（外側鍍鋅瓦楞板、內側鍍鋅板）；設有循環風進出口、檢修門，泄壓孔，排煙口，新風過濾調節閥；壓差計，熱電偶探頭等；
       2.燃燒機：百得、利雅路，威索、麥克森，天時等眾多品牌供選配；
       3.熱能轉換器：燃燒筒材質SUS321；換熱器材質SUS304；
       4.高溫過濾器：鍍鋅板框架，耐溫250℃過濾層，過濾精度高；
       5.循環風機：插入式耐高溫，防爆型； 噪聲低，經久耐用；
       6.熱能轉換器熱效率：85%-95%；
       7.熱空氣經循環加熱后，出風溫度控制在40℃～280℃，測溫、控溫，自動程序控制；
       8.“三元體”熱風爐可設計成上置式，和落地式，側裝式；

       9.天然氣燃燒熱值：8500kcal/Nm3；輕柴油燃燒熱值：10200kcal/kg。

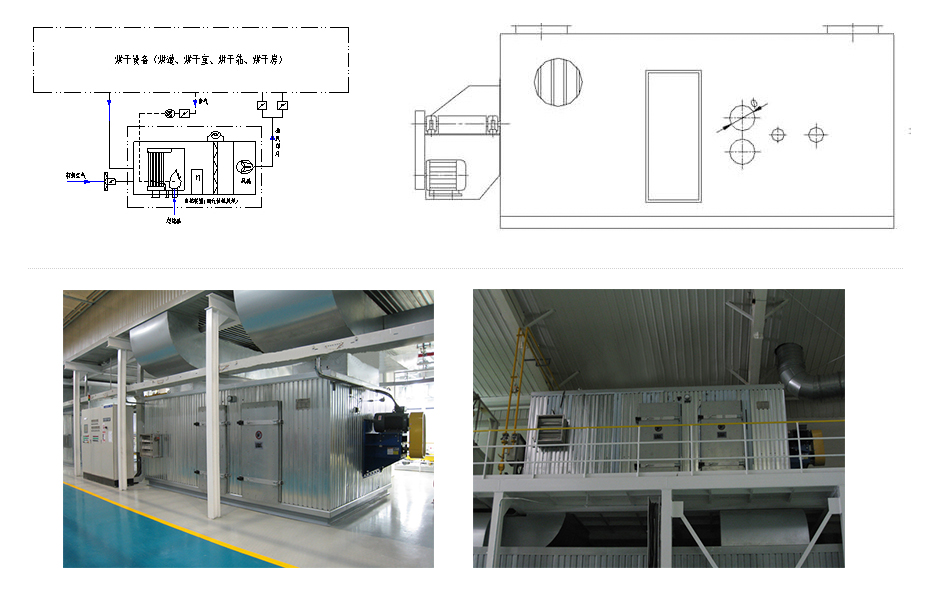

四、“三元體”熱風加熱爐規格型號、安裝尺寸圖：

序號	產品型號	熱量（萬Kcal/h）	風量m3/h	長度（L）㎜	寬度（W）㎜	高度（H）mm	L1	L2	h1	a*b/mm	φa/mm
1	LRF-Q-15	15	13000	4000	2300	2240	400	3200	2340	500*2000	200
2	LRF-Q-20	20	18000	4000	2300	2240	400	3200	2340	500*2000	200
3	LRF-Q-25	25	23000	4000	2300	2240	400	3200	2340	500*2000	200
4	LRF-Q-30	30	27000	4600	2600	2240	455	3690	2340	610*2300	300
5	LRF-Q-35	35	32000	4600	2600	2240	455	3690	2340	610*2300	300
6	LRF-Q-40	40	38000	4600	2600	2240	455	3690	2340	610*2300	300
7	LRF-Q-45	45	42000	4600	2600	2240	455	3690	2340	610*2300	300
8	LRF-Q-50	50	47000	4600	2600	2240	455	3690	2340	610*2300	360
9	LRF-Q-55	55	51500	4600	2600	2240	500	3690	2340	700*2300	360
10	LRF-Q-60	60	57000	4900	3000	2240	500	3900	2340	700*2700	360
11	LRF-Q-70	70	59000	4900	3000	2240	500	3900	2340	700*2700	360
12	LRF-Q-80	80	65000	6600	3400	2540	500	4650	2640	7003100	400
13	LRF-Q-90	90	81000	6600	3400	2540	550	4700	2640	800*3100	400
14	LRF-Q-100	100	89000	6600	3400	2540	600	4700	2640	900*3100	450
15	LRF-Q-110	110	98000	6600	3400	2540	650	4900	2640	1000*3100	500
16	LRF-Q-120	120	108000	6600	3400	2540	700	5050	2640	1100*3100	500
